HORIのアーケードコントローラー、リアルアーケードプロ（以下RAP）をレバーレス化しました。
使ったRAP.V HAYABUSA SILENT（PS4版）はUSBケーブルが脱着できないため、ケーブル脱着式にも改造しました。
これでストリートファイターV（以下ストV）を楽しんでおります。
アケコンのレバーレス化の記録を3記事に分けてシェアします。
その1 準備編
その2 作業編
その3 トラブル編
・hitBOX欲しいけど高すぎィ…
・アケコンのUSBケーブルが断線した…
作業のねらい
下記の点を解決します。
・コマンド入力を簡単にする
・ケーブル取り回しを楽に、断線対策も
コマンド入力を簡単にする
移動操作をレバーからスイッチに変更するとたくさんのメリットがあります。
スイッチならニュートラル（以下N）を経由しないためより無駄のない入力が可能です。
歩きガードや昇竜コマンド、溜めコマンドが楽に出せます。
レバーだと力を腕から入れますが、スイッチなら力を指先だけで操作できます。
どうしても腕では力が入っちゃうのでガチャガチャよく動きます。
そのため安定させるようレバー式アケコンは重めになっているんだと思います。
| レバー | スイッチ | |
| 重量 | 重い | 軽い |
| 力の向き | 十字（前後左右）、上下 | 上下 |
| 操作 | 腕 | 指先 |
| 入力速度 | 遅い（N経由） | 速い（N経由なし） |
| 携帯性 | 悪い（高さcm） | 良い（高さcm） |
今回の改造ではサブスイッチ（L3、R3、PSボタン、タッチパッド）についてはありません。
これらはプレイで使わないので付けないでいいか、と。
ただこの後おこったトラブルにより結局一式付けることになるのでした。。
これは「その3 トラブル編」をご覧ください。
ケーブル取り回しを楽に、断線対策も
RAPのUSBケーブルは取り外せないため取り回しに気を使います。ケーブルは結構長くて、断線したら修理に出すのが面倒臭いです。
そこで基板を交換すればケーブルを脱着式にできます。
DIY VS hitBOX
DIYより最初から出来上がってるhitBOX買った方がいいんじゃね？
hitBOXもいいんですが一点だけ許せない点がありました。それはケーブルです。MICコネクタ？？
こんなケーブル見たことないわ。コンビニでもすぐ手に入るようなケーブル規格が理想だよね。
| DIY | hitBOX | |
| 価格 | 安くできる | 本体36,000円（ヨドバシ） ケーブル単品2,980円 |
| 静音性 | スイッチ次第 | 可能（要スイッチ交換） |
| 入手性 | 良い | 悪い（ケーブル単品も） |
| USB規格 | 基板次第 | 5ピンMICコネクタ |
| 互換性 | 基板次第 | PC/PS4/Switch |
| 耐久性 | 母体次第 | ケース金属、天板ガラス |
| スイッチ | 選択次第 | 三和電子製 |
| サイズ | 母体次第 | 40.6cm x 17.9cm x 4.9cm |
パーツ選定
改造に使ったもののリストです。
かかった費用は合計で28,151円でした。
レバーレス化だけの最低限の構成なら18,752円。下表の必須列、★印のみを参考にしてください。
他には工具なども必要なので実際はもう少しお金がかかっています。
| 必須 | 品名 | 用途 | 価格 | 入手元 |
| ★ | RAP.V HAYABUSA SILENT PS4 | 母体 | 8,000円 | メルカリ |
| ★ | アルミ製レバーレス天板 | スイッチをレバーレス配置にする | 5,000円 | IKD Factory |
| PET製レバーレス天板カバー | 天板の上に敷いて、間に好きな絵などはさめる | 2,500円 | IKD Factory | |
| eちくわ（24φ用11個、30φ用1個） | スイッチの押し込み具合を浅くする | 1,500円 | IKD Factory | |
| ★ | Brook Hitbox専用 5pinスイッチ用ハーネス | 移動をスイッチで行うのに必要 | 450円 | せんごくネット通販 |
| ★ | 三和電子製 はめ込み式静音エラストマー式24φゲームスイッチ (12個) | 移動用3個、攻撃用8個、START用1個 | 4,536円 | せんごくネット通販 |
| ★ | 三和電子製 はめ込み式静音エラストマー式30φゲームスイッチ (1個) | ジャンプ用1個 | 378円 | せんごくネット通販 |
| パネルマウント用micro USBケーブル | USBケーブルを脱着式にする | 1,399円 | Amazon | |
| ★ | #110ファストン端子（平型端子） | 基板とボタンの配線に使う | 388円 | Amazon |
| Pico Fighting Board 低遅延アケコン基板 ※ | 入力遅延を少なくする、USBケーブルを脱着式にする | 4,000円 | ヤフオク |
スイッチの選定
夜中もゲームしたいので静音スイッチと決めていました。
候補は3つありましたが、私は三和電子に決めました。
ちなみにRAP.V SILENTのスイッチはHORI特注の三和電子製だそうです。
| 三和電子 | セイミツ | Gamer Finger | |
| 価格 | 378円 | 315円（通常タイプ） | 730円 |
| 静音性 | あり | なし | あり |
| 入手性 | 良い | 良い | 悪い |
| カラー | 少ない（30φ黒/白/赤/青、24φ黒のみ） | なし | 多い |
基板の選定
レバーレス化だけなら基板まで交換する必要はありませんが、
・低遅延
・USBケーブル脱着式
を実現するためには基板の交換が必要です。
私は低遅延かつ低コストの理由でPico Fighting Board※を選びました。
Amazonにも楽天にも売ってないです。どこで買えますか？
開発元のFeral（海外サイト）で販売されていたんだけれど、ここ最近は在庫切れのまま。私はヤフオクで見つけたわ。
（無いもん紹介しやがって…）替わりはあるの？
BrookのUniversal Fighting Board（以下UFB）が定番よ。これならAmazonや楽天、せんごくネット通販でも買える。ただちょっと高いのよね。
| PFB | Brook UFB | RAP.V SILENT PS4 | |
| 価格 | 約4,000円 | 11,180円 | – |
| 遅延 | 最小0.56ms/1.0ms以下 | 平均1.0ms | 平均4.4ms |
| 入手性 | 悪い | 良い | – |
| USB規格 | マイクロUSB-B | USB-B | 5pin |
| はんだ付け | 不要 | 不要 | – |
| SOCDクリーナ※ | 切替可能 | 切替可能 | – |
| 互換性 | PC/Switch/PS4(※レガシーのみ)/PS3/XBOXシリーズ | PC/Switch/PS4/PS3/XBOXシリーズ | PC/PS4/PS3 |
SOCDクリーナーって何？
カプコンの公式大会で使用できるコントローラーの規定で、同時押し時の挙動が後押し優先になるのはNGとされている。大会出るならSOCDクリーナーが設定できる基板を選んでおこう。
大会には出ないと思うけどCPT精神に沿っておくか。
Important update regarding controllers. pic.twitter.com/WbFb013CDA
— Capcom Fighters (@CapcomFighters) May 24, 2019
ハーネスとファストン端子

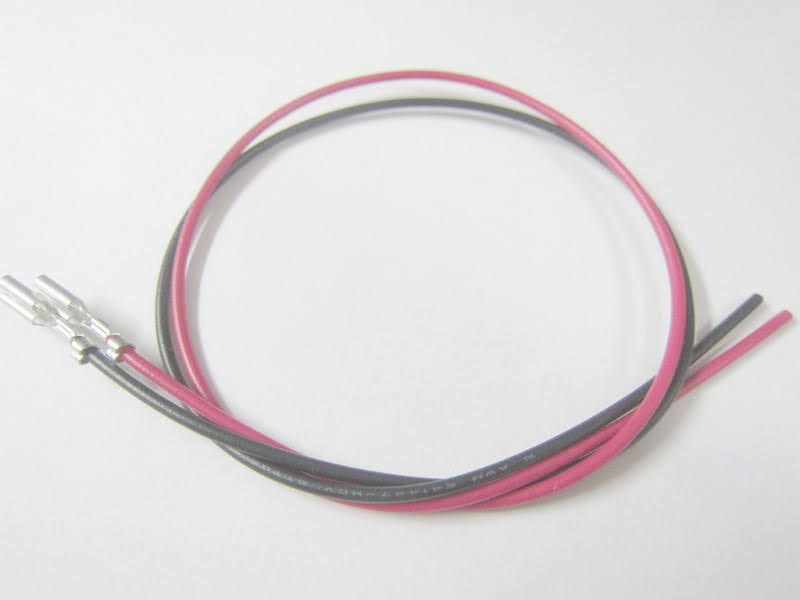

ボタンと基板をつなぐハーネス。
せんごくネット通販ではファストン端子圧着済みの専用ハーネスも売ってました。
私はRAPのちょん切ったハーネスを再利用したためファストン端子だけ買いました。三和電子製スイッチに合うのは110型です。
（作業の途中で必要だと気づいて急遽オートバックスで買ってきたのは秘密）
商品到着の目安
IKD Factoryとせんごくネット通販で注文した際の到着までの日数も参考に書いておきます。
IKD Factoryは注文してから10日、せんごくネット通販は注文してから3日で到着しました。
IKD Factoryでは細かいオーダーもできるようなのでオーダーメイドにするともう少しかかるかと思います。
必要な工具と便利グッズ
下表の必須列★がないものはなくてもできますが、あると作業が捗ります。
特に大変だった作業がアケコン内部のプラスチックを削って加工することでした。
電動ドライバーとドリルビットがあれば一気に削り取れるので楽です。
| 必須 | 品名 | 用途 |
| ★ | プラスドライバー | ふたを外す |
| ★ | マイナスドライバー | レバーを外す |
| ★ | ドリル | スイッチ干渉部の加工 ケーブル脱着式の加工 |
| ★ | やすり（工芸用、のこやすりなど） | スイッチ干渉部の加工 |
| はんだごて | スイッチ干渉部の加工 | |
| ★ | カッター | 天板保護カバーを剥がす スイッチ干渉部の加工 |
| ニッパー | ハーネスの切断 | |
| 予備のケーブル | ハーネスの作成 | |
| ワイヤーストリッパー（電工ペンチ） | ハーネスの作成（ケーブルの皮むき、ファストン端子圧着） |
「その2 作業編」に続きます。
